उत्पाद विवरण:
|
| रंग: | सफ़ेद | अनुकूलन: | ओईएम, ओडीएम |
|---|---|---|---|
| पैकिंग: | 1 पीसी/गत्ते का डिब्बा | गारंटी: | 1 वर्ष |
| ड्राट्यूब: | त्रिकोणीय | लिखित: | धातुकर्म माइक्रोस्कोप |
| ऑप्टिकल सिस्टम: | अनंत रंगीन विपथन सुधार ऑप्टिकल प्रणाली | ऐपिस: | स्वनिर्धारित |
| सिर: | हिंगेड त्रिकोणीय सिर | उद्देश्य: | सेमी-एपोक्रोमैटिक मेटलोग्राफिक ऑब्जेक्टिव |
| माइक्रोमीटर: | उच्च परिशुद्धता माइक्रोमीटर, स्केल वैल्यू 0.01 मिमी | मंच: | दो आकार उपलब्ध हैं |
| प्रमुखता देना: | हिंगेड 400X ऑप्टिकल मेटलर्जिकल माइक्रोस्कोप,ODM फिडिक्स ऑप्टिकल मेटलर्जिकल माइक्रोस्कोप,0.01 मिमी 400x माइक्रोस्कोप उद्देश्य |
||

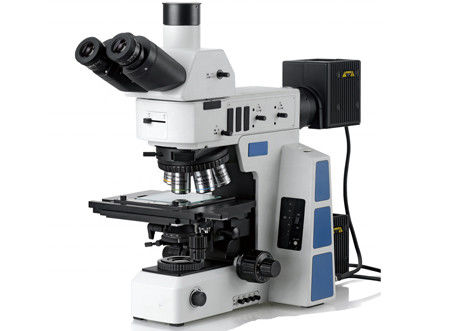

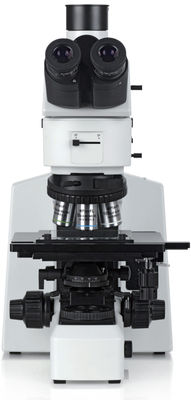

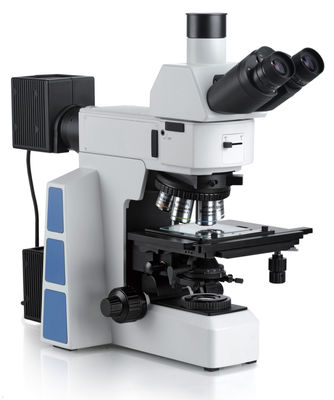

तत्व विश्लेषण के लिए 400X ध्रुवीकरण त्रिकोणीय पोर्टेबल धातुकर्म माइक्रोस्कोप
तत्व विश्लेषण के लिए M10103 400X ध्रुवीकरण त्रिकोणीय पोर्टेबल धातुकर्म माइक्रोस्कोपमेटलोग्राफी मुख्य रूप से सामग्री विज्ञान की शाखा को संदर्भित करती है जो ऑप्टिकल (मेटलोग्राफिक) माइक्रोस्कोप और स्टीरियो माइक्रोस्कोप का उपयोग माइक्रोस्ट्रक्चर, कम-शक्ति संरचना और सामग्री की खंडित संरचना का विश्लेषण, अध्ययन और विशेषता के लिए करती है।इसमें सामग्री के माइक्रोस्ट्रक्चर के इमेजिंग और गुणात्मक विश्लेषण दोनों शामिल हैं।मात्रात्मक लक्षण वर्णन में आवश्यक नमूना तैयार करने और नमूना लेने के तरीके भी शामिल हैं।यह मुख्य रूप से सामग्री के चरण और संरचना, क्रिस्टल अनाज (संभावित उप-क्रिस्टल सहित), संख्या, आकारिकी, आकार, वितरण, अभिविन्यास, और गैर-धात्विक समावेशन की स्थानिक व्यवस्था और यहां तक कि कुछ क्रिस्टल दोष (जैसे कि) को दर्शाता है। अव्यवस्था)।
विशेषताएँ:
- उपयोगकर्ताओं को सबसे तेज छवियां प्रदान करने के लिए दुनिया के सर्वश्रेष्ठ अनंत दोहरे रंग सुधार और कंट्रास्ट एन्हांसमेंट (ICCS) ऑप्टिकल सिस्टम को अपनाएं।
- 5 प्रकार के ऊपरी हिस्सों, 3 प्रकार के निचले हिस्सों और दो कॉलम संयोजनों का उपयोग करके, इसे आपकी सामग्री पहचान आवश्यकताओं और आर्थिक लागतों के अनुसार मनमाने ढंग से और लचीले ढंग से जोड़ा जा सकता है, जो पारदर्शी सामग्री, अपारदर्शी सामग्री और फ्लोरोसेंट सामग्री के विश्लेषण का एहसास कर सकता है।साथ ही, आपकी भविष्य की परीक्षण आवश्यकताओं को सुनिश्चित करने के लिए इसमें एक मजबूत अपग्रेड स्पेस है।
- उद्योग की सबसे बड़ी मॉडल ऊंचाई 380 मिमी तक पहुंच सकती है, जो आपको असाधारण ऑपरेटिंग स्पेस प्रदान करती है।
- उपयोगकर्ता के करीब लचीलापन, उपकरण के हिस्सों को अपग्रेड करने के लिए किसी पेशेवर कर्मियों की आवश्यकता नहीं होती है, और उपयोगकर्ता स्वयं ही ऑपरेशन पूरा कर सकता है।

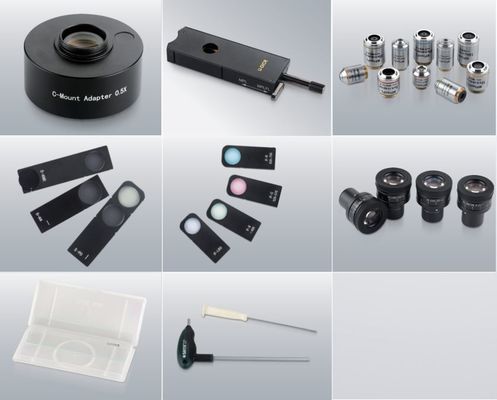

| सामान | विनिर्देश | M10103ए | एम 10103 बी |
| ऑप्टिकल सिस्टम | इन्फिनिटी कलर करेक्टेड ऑप्टिकल सिस्टम | ● | ● |
| अवलोकन | ब्राइट फील्ड / डार्क फील्ड / पोलराइजिंग / डीआईसी | ● | ● |
| ऐपिस | हाई आईपॉइंट वाइड फील्ड प्लान ऐपिस PL10X25mm, डायोप्टर एडजस्टेबल | ● | ● |
| हाई आईपॉइंट वाइड फील्ड प्लान ऐपिस PL10X25mm, रिटिकल के साथ, डायोप्टर एडजस्टेबल | ○ | ○ | |
| सिर देखना | 30° झुका हुआ, सीधा चित्र, 50-76 मिमी की इंटरप्यूपिलरी दूरी के साथ इन्फिनिटी रत्न त्रिकोणीय सिर, विभाजन अनुपात 100:0 या 0:100 | ● | ● |
| 30° झुकी हुई, उलटी छवि, इन्फिनिटी रत्न त्रिकोणीय सिर, अंतर्द्वंद्व दूरी: 50mm~76mm;विभाजन अनुपात R:T=100:0 या 20:80 या 0:100 | ○ | ○ | |
| 5-35° एडजस्टेबल, इरेक्ट इमेज, इनफिनिटी जेमेल ट्राइनोकुलर हेड, इंटरप्यूपिलरी डिस्टेंस: 50mm~76mm;विभाजन अनुपात R:T=100:0 या 0:100 | ○ | ○ | |
| उद्देश्य | बीडी सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 5X/0.15, WD=13.5mm | ● | ● |
| बीडी सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 10X/0.30, WD=9mm | ● | ● | |
| बीडी सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 20X/0.50, WD=2.5mm | ● | ● | |
| बीडी सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 50X/0.80, WD=1.0mm | ● | ● | |
| बीडी सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 100X/0.90, WD=1.0mm | ● | ● | |
| बीडी सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 20X/0.40, LWD=8.5mm | ○ | ○ | |
| ब्राइट फील्ड सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 5X/0.15, WD=19.5mm | ○ | ○ | |
| ब्राइट फील्ड सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 10X/0.30, WD=10.9mm | ○ | ○ | |
| ब्राइट फील्ड सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 20X/0.50, WD=3.20mm | ○ | ○ | |
| ब्राइट फील्ड सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 50X/0.80, WD=1.20mm | ○ | ○ | |
| ब्राइट फील्ड सेमी-एपोच्रोमैटिक मैटलर्जिकल ऑब्जेक्टिव 100X/0.90, WD=1.0mm | ○ | ○ | |
| सुधार रिंग 50X/0.70, WD=2.3~2.9mm के साथ सेमी-एपोच्रोमेटिक ऑब्जेक्टिव | ○ | ○ | |
| डीआईसी लगाव | बी.डी उद्देश्य के लिए आवेदन करें | ○ | ○ |
| नोजपीस | बीडी सेक्स्टुपल नोजपीस (डीआईसी स्लॉट के साथ) | ● | ● |
| बीडी क्विंटुपल नोजपीस (डीआईसी स्लॉट के साथ) | ○ | ○ | |
| ब्राइट फील्ड सेक्स्टुपल नोजपीस (डीआईसी स्लॉट के साथ) | ○ | ○ | |
| ब्राइट फील्ड सेप्टुपल नोजपीस (डीआईसी स्लॉट के साथ) | ○ | ○ | |
| चौखटा | परावर्तित/संचरित शरीर, निम्न-स्थिति समाक्षीय मोटे और ठीक समायोजन, मोटे समायोजन दूरी: 25 मिमी;ठीक परिशुद्धता: 0.001 मिमी।मोटे समायोजन स्टॉप और जकड़न समायोजन के साथ।बिल्ट-इन 100-240V वाइड वोल्टेज ट्रांसफार्मर, डबल-वे पावर आउटपुट।तीव्रता डिजिटल सेट और रीसेट द्वारा समायोज्य;प्रतिबिंब और संचरण के लिए स्विच, अंतर्निर्मित संचरित फ़िल्टर LBD/ND6/ND25) | ● | |
| परिलक्षित शरीर, कम-स्थिति समाक्षीय मोटे और ठीक समायोजन, मोटे समायोजन दूरी: 25 मिमी;ठीक परिशुद्धता: 0.001 मिमी।मोटे समायोजन स्टॉप और जकड़न समायोजन के साथ।निर्मित 100-240V चौड़ा वोल्टेज ट्रांसफार्मर।डिजिटल सेट और रीसेट द्वारा समायोज्य तीव्रता। | ● | ||
| प्रतिबिंबित प्रकाशक | आईरिस फील्ड डायफ्राम और अपर्चर डायफ्राम के साथ बीडी रिफ्लेक्ट इल्युमिनेटर, सेंट्रल एडजस्टेबल।फिल्टर स्लॉट और ध्रुवीकरण स्लॉट के साथ।उज्ज्वल और अंधेरे क्षेत्र के लिए स्विच के साथ | ● | ● |
| फ़िल्टर | परावर्तित प्रकाश के लिए हस्तक्षेप फिल्टर, प्राकृतिक | ● | ● |
| परावर्तित प्रकाश के लिए हस्तक्षेप फ़िल्टर, blue≤480nm | ○ | ○ | |
| हस्तक्षेप फिल्टर, हरा: 520nm-570nm, परावर्तित प्रकाश के लिए | ○ | ○ | |
| हस्तक्षेप फिल्टर, लाल: 630nm-750nm, परावर्तित प्रकाश के लिए | ○ | ○ | |
| दीपक घर | 12V100W हलोजन लैंप नली, केंद्र प्री-सेट। | ● | ● |
| 12V/100W हैलोजन बल्ब | ● | ● | |
| अवस्था | ग्लास प्लेट (आरटी मॉडल के लिए) / धातु प्लेट (आर मॉडल के लिए) के साथ 4 इंच तीन परत यांत्रिक चरण, चलती सीमा: 102 मिमी (वाई) * 105 मिमी (एक्स) | ● | ● |
| रोटरी वर्किंग टेबल | 2"/3"/4" वेफर पर लागू करें | ● | ● |
| कंडेनसर | स्विंग-आउट टाइप अक्रोमैटिक कंडेनसर (NA0.9) | ● | |
| polarizer | फिक्स्ड पोलराइज़र | ● | ● |
| विश्लेषक | 360° रेट करने योग्य विश्लेषक | ● | ● |
| स्थिर विश्लेषक | ○ | ○ | |
| फ़ोकसिंग सी-माउंट | 1X फ़ोकसिंग C-माउंट | ● | ● |
| 0.35X फ़ोकसिंग C-माउंट | ○ | ○ | |
| 0.5X फ़ोकसिंग C-माउंट | ○ | ○ | |
| 0.65X फ़ोकसिंग सी-माउंट | ○ | ○ | |
| स्टेज माइक्रोमीटर | उच्च परिशुद्धता चरण माइक्रोमीटर (0.01 मिमी) | ○ | ○ |
| एलन कुंजी | प्रकार4 | ● | ● |
| टाइप 5 | ● | ● | |
| पैकिंग | स्पंज + भीतरी बॉक्स + गत्ते का डिब्बा (एकल पैक के लिए) | ● | ● |
नोट: ● का अर्थ है मानक, ○ का अर्थ वैकल्पिक है
निरंतर अन्वेषण और आत्म-पार करने के दर्शन का पालन करते हुए, उपस्थिति और कार्यों में कई अग्रणी डिजाइन के साथ अनुसंधान के लिए नया M10103 मेटलर्जिकल माइक्रोस्कोप, एक सही पहचान समाधान प्रदान करने और औद्योगिक क्षेत्र का एक नया पैटर्न विकसित करने के लिए पैदा हुआ है।
बहु-विभाजन अनुपात के साथ सिर देखना
M10103 देखने वाला सिर विभाजन अनुपात के लिए कई विकल्पों के लिए डिज़ाइन किया गया है।वाइड बीम इमेजिंग सिस्टम के साथ, 26.5 मिमी सुपर वाइड फील्ड ऑफ़ व्यू उपलब्ध है।खड़ी छवि के साथ त्रिकोणीय सिर, विभाजन अनुपात द्विनेत्री: त्रिकोणीय = 100: 0 या 0: 100।नमूनों की गति की दिशा वैसी ही है जैसी देखी गई है।उल्टे छवि के साथ त्रिकोणीय सिर, विभाजन अनुपात द्विनेत्री: त्रिकोणीय = 100: 0 या 20: 80 या 0: 100।ऐपिस ट्यूब या कैमरा ट्यूब पर 100% प्रकाश को केंद्रित करने के अलावा, ऐपिस ट्यूब पर 20% प्रकाश और कैमरा ट्यूब पर 80% प्रकाश के साथ एक और विकल्प है, ताकि ऐपिस अवलोकन और छवि आउटपुट एक ही समय में उपलब्ध हो सके।
ध्रुवीकरण प्रणाली
ध्रुवीकरण प्रणाली में पोलराइज़र और विश्लेषक सेमीकंडक्टर और पीसीबी डिटेक्शन में आवारा प्रकाश को खत्म करने में योगदान करते हैं, स्पष्ट विवरण वाली छवि प्राप्त करने योग्य है।विकल्प के लिए फिक्स्ड एनालाइजर और रोटेटेबल एनालाइजर हैं।नमूना 360 के साथ विभिन्न ध्रुवीकरण कोणों पर देखा जा सकता है.घूर्णन योग्य विश्लेषक।इसके अलावा, एक नए विकसित डीआईसी अटैचमेंट को स्थापित करने के बाद इस ध्रुवीकरण प्रणाली को नोमार्स्की डिफरेंशियल इंटरफेरेंस कंट्रास्ट सिस्टम में अपग्रेड किया जा सकता है।
नोमार्स्की डिफरेंशियल इंटरफेरेंस कंट्रास्ट सिस्टम
सतह पर अजीब विषमताएं जो उज्ज्वल क्षेत्र में नहीं पाई जा सकती हैं, उच्च कंट्रास्ट पृष्ठभूमि बनाने के लिए U-DICR अटैचमेंट का उपयोग करके पता लगाने में सक्षम हैं।यह एलसीडी के प्रवाहकीय कण, सटीक डिस्क की सतह खरोंच के परीक्षण के लिए व्यापक रूप से उपयोग किया जाता है।

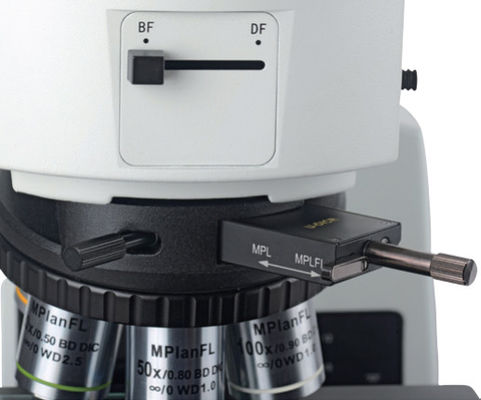

तटस्थ घनत्व फिल्टर और बीएफ और डीएफ के लिए स्विच के बीच संबंध
इलुमिनेटर के सामने लीवर का उपयोग उज्ज्वल क्षेत्र और अंधेरे क्षेत्र के बीच स्विच करने के लिए किया जाता है, और यह तटस्थ घनत्व फ़िल्टर (एनडी50) के साथ मिलकर होता है।जब आप DF से BF में स्विच करते हैं, तो अंतर्निहित ND50 फ़िल्टर प्रकाश की तीव्रता को कम करने में भूमिका निभाता है, अधिक वैज्ञानिक और अधिक आरामदायक।
वैकल्पिक नोजपीस
मल्टीपल नोजपीस के ऑप्टिकल अक्ष और रोटेशन अक्ष के बीच शामिल कोण को घटाकर 15° कर दिया गया है।यह केंद्रित करने और ध्यान केंद्रित करने की सटीकता में सुधार करने में मददगार है।अधिकतम सात उद्देश्यों को एक ही समय में इकट्ठा किया जा सकता है।निम्न से उच्च तक निरंतर और उचित आवर्धन प्राप्त करने योग्य है।

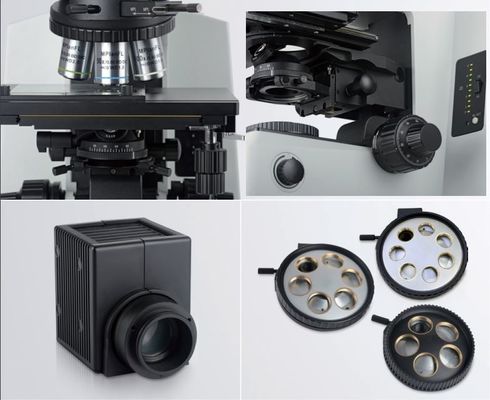

सुविधायुक्त नमूना
■ तीव्रता को डिमिंग डिवाइस द्वारा लचीले ढंग से समायोजित किया जा सकता है जो फ्रेम के दाईं ओर स्थित है।वोल्टेज ऑल-डिजिटल डिस्प्ले को बदलता है।एक ही समय में तीव्रता और समाक्षीय ध्यान केंद्रित करने से कार्य कुशलता में सुधार होता है।
■ परावर्तित या प्रेषित रोशनी को डिजिटल डिमिंग डिस्प्ले पर बटन द्वारा स्विच किया जा सकता है।प्रकाश की तीव्रता को लगभग 8V (डिमिंग डिस्प्ले पर कैमरा मार्क के साथ) रखने के लिए RE-SET बटन का उपयोग करना, यह फोटोमाइक्रोग्राफी के लिए एक इष्टतम वोल्टेज है।
■ तीन मानक फिल्टर के साथ चार निर्मित फिल्टर धारक, वैकल्पिक फिल्टर के लिए एक खाली धारक।लीवर को खींचकर सभी फिल्टर को ऑप्टिकल पथ से बाहर ले जाया जा सकता है।
■ तनाव समायोजन के साथ कम स्थिति समाक्षीय ध्यान केंद्रित प्रणाली, मोटे रेंज 25 मिमी है और ठीक परिशुद्धता 0.001 मिमी है।सोल्डर बॉल जैसे छोटे नमूने की ऊंचाई मापी जा सकती है।
दाहिने हाथ पर समायोजन के साथ मंच
4 इंच डबल-लेयर मैकेनिकल स्टेज, यह वाई एक्सिस मूवमेंट को सीमित करने के लिए लॉक डिवाइस के साथ है।लापता होने से बचने के लिए क्षैतिज पहचान में इसका व्यापक रूप से उपयोग किया जाता है।संचरित प्रकाश के लिए ग्लास प्लेट अनुलग्ननीय है।
प्रेषित और परिलक्षित प्रकाशक
हलोजन बल्ब के साथ 12V 100W लंबा जीवनकाल लैंप-हाउस, यह उज्ज्वल और समान प्रकाश प्रदान करता है।नया स्विंग-आउट टाइप अक्रोमैटिक कंडेंसर (NA0.9) कोहलर रोशनी के प्रदर्शन को कम आवर्धन में अनुकूलित करता है और रंगीन और गोलाकार विपथन को ठीक करता है।
पेशेवर LWD सेमी-एपोक्रोमैटिक मेटलर्जिकल उद्देश्य
■ BD उद्देश्य सभी उद्देश्यों के लिए डिज़ाइन किए गए हैं, जो उज्ज्वल क्षेत्र/अंधेरे क्षेत्र/ध्रुवीकरण/DIC अवलोकन के लिए उपलब्ध हैं।भरपूर प्रकाश के साथ, नमूना निरीक्षण की दक्षता में सुधार होता है।
■ कड़ाई से उच्च संप्रेषण लेंस और उन्नत कोटिंग प्रौद्योगिकी का उपयोग करते हुए, यह नमूनों के प्राकृतिक रंग को पुनर्स्थापित करता है।
■ एल्युमिनियम कवर वजन कम करता है, प्रदूषण को रोकता है, और नोजपीस की नियंत्रणीयता में भी सुधार करता है।
■ अर्ध अपोक्रोमैटिक डिज़ाइन छवियों के कंट्रास्ट और परिभाषा में सुधार करता है।
■ लंबे समय तक काम करने की दूरी पेशेवर पहचान की मांगों को पूरा करती है, यह सभी प्रकार के औद्योगिक क्षेत्रों में व्यापक रूप से लागू होती है।
■ इन उद्देश्यों का उपयोग प्रतिदीप्ति प्रेक्षण में भी किया जा सकता है।
■ विकल्प के लिए पेशेवर LWD उज्ज्वल क्षेत्र उद्देश्य।
हाई आई-पॉइंट अल्ट्रा वाइड फील्ड प्लान ऐपिस
■ M10103 ऐपिस देखने के 22 मिमी पारंपरिक क्षेत्र के माध्यम से टूट जाता है, 25 मिमी और 26.5 मिमी तक पहुंच जाता है, देखने का अधिक चिकना और व्यापक क्षेत्र, कार्य कुशलता में सुधार करने में सहायक होता है।
■ ऐपिस पर लोकेटिंग पिन ऐपिस ट्यूब में डाला जाता है, आसानी से फोकस करने के लिए ऐपिस को ठीक करता है।डायोप्टर की बड़ी समायोज्य रेंज -8 से +5 तक, विभिन्न उपयोगकर्ताओं की अधिक मांगों को पूरा करती है।
■ ऐपिस कप बाहरी आवारा प्रकाश से बचने के लिए चालू किया जा सकता है।चश्मा पहनने वालों को चश्मा और ऐपिस दोनों की सुरक्षा के लिए कप को नीचे कर देना चाहिए।
M10103 बहु-अवलोकन के लिए उपलब्ध है, जैसे उज्ज्वल क्षेत्र, अंधेरा क्षेत्र (केवल परावर्तित प्रकाश), ध्रुवीकरण, DIC (केवल परावर्तित प्रकाश)।
M10103 ऑप्टिकल मैटलर्जिकल माइक्रोस्कोप आकार (मिमी)
M10103 सीरीज मैटलर्जिकल माइक्रोस्कोप जनरल लेआउट डायग्राम
