उत्पाद विवरण:
|
| रंग: | सफ़ेद | ड्राट्यूब: | दूरबीन |
|---|---|---|---|
| सिद्धांत: | धातुकर्म माइक्रोस्कोप | आवेदन पत्र: | मशीनरी, इलेक्ट्रॉनिक्स, प्लास्टिक आदि। |
| ऐपिस: | WF10X/20mm | बढ़ाई: | 50X-1000X |
| उद्देश्य: | 5X, 10X, 20X, 50X | नोजपीस: | 4 छेद नोजपीस |
| ध्यान केंद्रित: | समाक्षीय मोटे और ठीक समायोजन | रोशनी: | 12V/50W हलोजन |
| हाई लाइट: | डार्क फील्ड इनवर्टेड मेटलर्जिकल माइक्रोस्कोप,1000X इनवर्टेड मेटलर्जिकल माइक्रोस्कोप,50X डार्क फील्ड माइक्रोस्कोप |
||

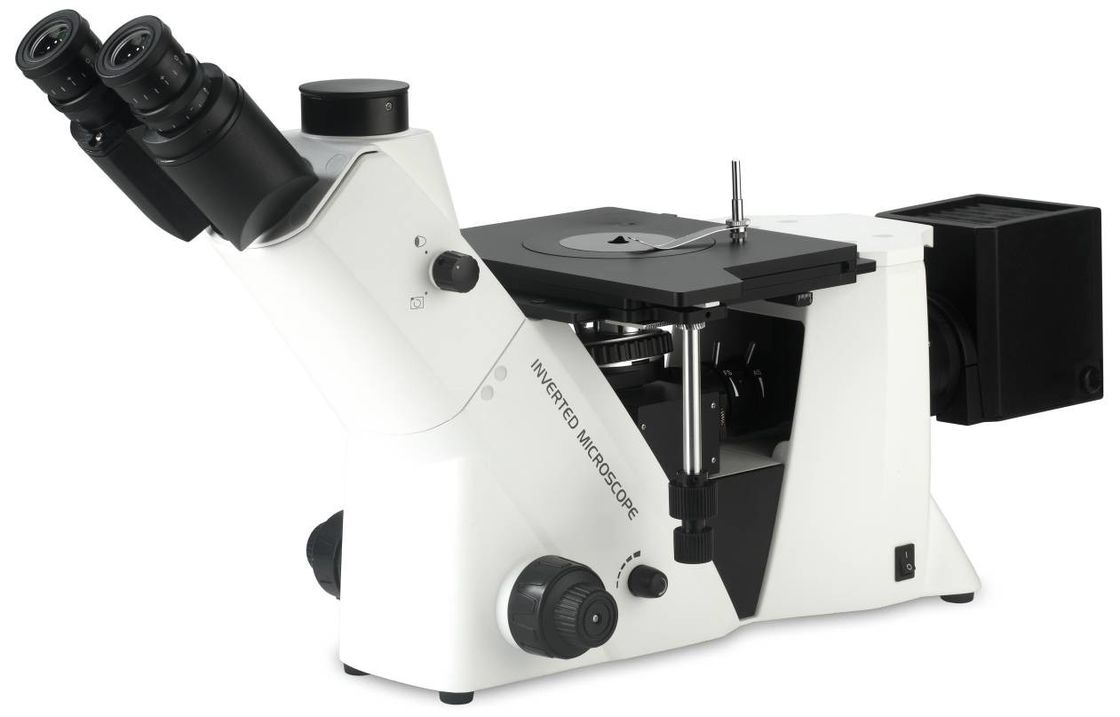

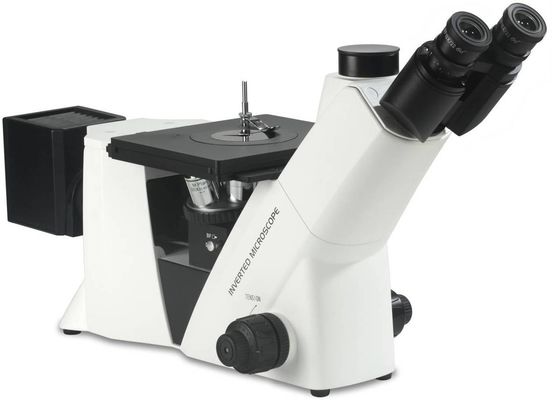

नया आर एंड डी 50X-1000X उल्टे धातुकर्म माइक्रोस्कोप उज्ज्वल क्षेत्र, डार्क फील्ड और ध्रुवीकरण अवलोकन के साथ संयुक्त
एम13116 न्यू आर एंड डी 50एक्स-1000एक्स उल्टे धातुकर्म माइक्रोस्कोप को ब्राइट फील्ड, डार्क फील्ड और पोलराइजिंग ऑब्जर्वेशन के साथ जोड़ा गया.उज्ज्वल क्षेत्र, अंधेरे क्षेत्र और ध्रुवीकरण अवलोकन के साथ संयुक्त, इस श्रृंखला के उल्टे माइक्रोस्कोप का व्यापक रूप से धातु, खनिज, इलेक्ट्रॉनिक उद्योग में उपयोग किया जाता है।
विशेषताएँ:
| वस्तु | विनिर्देश | M13116A | M13116B | |
| ऐपिस | WF10 × ／22 मिमी (समायोज्य) | मैं | मैं | |
| WF10 × ／22 मिमी (समायोज्य, जालीदार 0.1 मिमी) | मैं | मैं | ||
|
धातुकर्म एलडब्ल्यूडी इन्फिनिटी योजना के उद्देश्य |
एलएमपीप्लान एफएल 5×/0.15 (सेमी एपोक्रोमैटिक उद्देश्य) |
डब्ल्यूडी = 21.00 मिमी | मैं | मैं |
|
एलएमपीप्लान एफएल 10× /0.30 (सेमी एपोक्रोमैटिक उद्देश्य) |
डब्ल्यूडी = 20.00 मिमी | मैं | मैं | |
|
एलएमपीप्लान एफएल 20× /0.40 (सेमी एपोक्रोमैटिक उद्देश्य) |
डब्ल्यूडी = 15.00 मिमी | मैं | मैं | |
|
एलएमपीलान एफएल 50× /0.55 (सेमी एपोक्रोमैटिक उद्देश्य) |
डब्ल्यूडी = 10.00 मिमी | मैं | मैं | |
| एलपीएल 80×／0.80 | डब्ल्यूडी = 0.85 मिमी | मैं | मैं | |
|
एलएमपीप्लान एफएल 100×0.85 (सूखा) (सेमी एपोक्रोमैटिक उद्देश्य) |
डब्ल्यूडी = 3.00 मिमी | मैं | मैं | |
|
धातुकर्म एलडब्ल्यूडी इन्फिनिटी उज्ज्वल और अंधेरे क्षेत्र के लिए योजना के उद्देश्य |
एम प्लान 5×／0.13 बीडी | डब्ल्यूडी = 7.30 मिमी | मैं | |
| एम प्लान 10×／0.25 बीडी | डब्ल्यूडी = 11.5 मिमी | मैं | ||
| एम योजना 20×／0.40 बीडी | डब्ल्यूडी = 5.60 मिमी | मैं | ||
| एम प्लान 50×／0.70 बीडी | डब्ल्यूडी = 1.60 मिमी | मैं | ||
| Seidentopf त्रिकोणीय सिर |
झुका हुआ 30 डिग्री, इंटरप्यूपिलरी दूरी: 48-76 मिमी प्रकाश वितरण (दोनों): 100: 0 (ऐपिस के लिए 100%) 80:20 (त्रिकोणीय सिर के लिए 80%, और ऐपिस के लिए 20%) |
मैं | मैं | |
| नोजपीस | पंचगुना | मैं | ||
| क्वाडप्लेक्स (विशेष रूप से उज्ज्वल / अंधेरे क्षेत्र के उद्देश्यों के लिए) | मैं | |||
| यांत्रिक चरण | स्टेज का आकार: 210 मिमी × 180 मिमी, चलती सीमा: 50 × 50 मिमी, स्केल: 0.1 मिमी | मैं | मैं | |
| समाक्षीय मोटे और ठीक ध्यान केंद्रित करने वाली इकाई |
मोटे स्ट्रोक: 10 मिमी, प्रति रोटेशन फाइन स्ट्रोक: 0.2 मिमी, फाइन डिवीजन 2 माइक्रोन। |
मैं | मैं | |
| ध्रुवीकरण इकाई | ध्रुवीकरण / विश्लेषक | मैं | मैं | |
| रोशनी | 12V/50W हलोजन (इनपुट वोल्टेज: 100V～240V) | मैं | मैं | |
| 5WLED लैंप (इनपुट वोल्टेज: 100V～240V) | मैं | मैं | ||
| फ़िल्टर | नीला | मैं | मैं | |
| हरा / एम्बर / ग्रे | मैं | मैं | ||
| सी माउंट | 1×/0.75×/0.5×C-माउंट (फोकस एडजस्टेबल) | मैं | मैं | |
| डिजिटल फोटोग्राफ के लिए अनुकूलक | कैनन, निकॉन, ओलंपस आदि के लिए उपयोग करें। | मैं | मैं | |
नोट: का अर्थ है मानक, का अर्थ है वैकल्पिक
नया शोध और नया विकास।
बाइट फील्ड, डार्क फील्ड, ध्रुवीकरण अवलोकन आदि के साथ संयोजन। धातु, खनिज, इलेक्ट्रॉनिक क्षेत्र में व्यापक रूप से उपयोग किया जाता है।

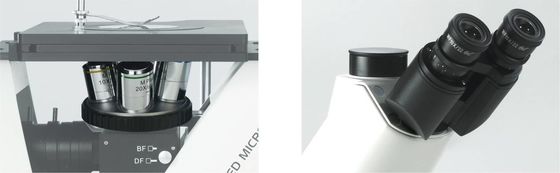

डार्क फील्ड ऑब्जेक्टिव, डार्क एंड ब्राइट फील्ड में अवलोकन करें।
ओवरसाइज़ व्यू फ़ील्ड ऐपिस, आरामदायक अवलोकन के लिए 22 मिमी तक फ़ील्ड देखें।

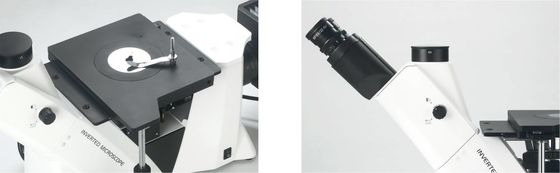

ओवरसाइज़्ड थ्री-लेयर वर्किंग स्टेज, सैंपल के लिए अधिक विकल्प।
प्रकाश वितरण (दोनों): 100: 0 (ऐपिस के लिए 100%), 80: 20 (त्रिकोणीय सिर के लिए 80% और ऐपिस के लिए 20%)
सरल ध्रुवीकरण अवलोकन के लिए विश्लेषक और पोलराइज़र।
उद्देश्य विनिर्देश: ("●" का अर्थ मानक है, "○" का अर्थ वैकल्पिक है)
| उद्देश्य | ना |
कार्य दूरी (मिमी) |
एमडीएस400 | एमडीएस400डी | |
|
धातुकर्म एलडब्ल्यूडी इन्फिनिटी योजना के उद्देश्य |
एलएमपीप्लान एफएल 5× (सेमी एपोक्रोमैटिक उद्देश्य) |
0.15 | 21.00 | मैं | |
|
एलएमपीप्लान एफएल 10× (सेमी एपोक्रोमैटिक उद्देश्य) |
0.30 | 20.00 | मैं | ||
|
एलएमपीप्लान एफएल 20× (सेमी एपोक्रोमैटिकऑब्जेक्टिव) |
0.40 | 15.00 | मैं | ||
|
एलएमपीप्लान एफएल 50× (सेमी एपोक्रोमैटिक उद्देश्य) |
0.55 | 10.00 | मैं | ||
| एलपीएल 80× | 0.80 | 0.85 | मैं | ||
|
एलएमपीप्लान 100×(सूखा) (सेमी एपोक्रोमैटिक उद्देश्य) |
0.85 | 3.00 | मैं | ||
|
धातुकर्म एलडब्ल्यूडी इन्फिनिटी उज्ज्वल/अंधेरे क्षेत्र के लिए योजना के उद्देश्य |
एम प्लान 5× बीडी | 0.13 | 7.30 | मैं | |
| एम प्लान 10× बीडी | 0.25 | 11.50 | मैं | ||
| एम प्लान 20× बीडी | 0.40 | 5.60 | मैं | ||
| एम प्लान 50× बीडी | 0.70 | 1.60 | मैं |
धातुकर्म एलडब्ल्यूडी इन्फिनिटी योजना के उद्देश्य
ब्राइट एंड डार्क फील्ड के लिए मेटलर्जिकल एलडब्ल्यूडी इन्फिनिटी प्लान के उद्देश्य
M13116 उल्टे धातुकर्म माइक्रोस्कोप सामान्य लेआउट आरेख

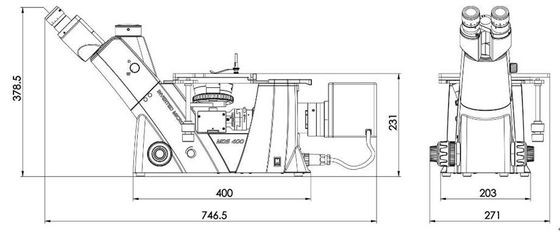

M13116 उल्टे धातुकर्म माइक्रोस्कोप आकार (मिमी)
पैकिंग का आकार: 660 मिमी × 590 मिमी × 325 मिमी
सकल वजन: 17kgs
शुद्ध वजन: 12.5kgs
