उत्पाद विवरण:
|
| रंग: | सफेद | अनुकूलन: | OEM, ओडीएम |
|---|---|---|---|
| आकार: | 350X450X690 मिमी | वोल्टेज: | 110-220VAC, 60/50 हर्ट्ज |
| शक्ति: | 80w | कार्य अस्थायी।: | 10 डिग्री ~ 38 डिग्री सेल्सियस |
| काम करने की नमी: | 10% ~ 90% (कोई संक्षेपण नहीं) | repeatability: | ≤10um, अपग्रेड करने योग्य |
| वज़न: | 36 किग्रा | उद्देश्य: | इन्फिनिटी LWD मैटलर्जिकल सेमी-एपीओ 5x, 10x, 20x, 50x, 100x |
| एलईडी लाइफ टाइम: | 40000 घंटे | विधि देखें: | एलईडी को प्रतिबिंबित करें |
3डी पूर्ण ऑटो स्कैनिंग मापन प्रणाली औद्योगिक डिजाइन माइक्रोस्कोप
M10127 एक माइक्रोस्कोप सिस्टम है जो अवलोकन+माप+रिकॉर्डिंग को एकीकृत करता है।यह स्टीरियो माइक्रोस्कोप, मेटलर्जिकल माइक्रोस्कोप, 3डी मापने वाले माइक्रोस्कोप को एक में एकीकृत करता है, अग्रणी स्वचालित प्रकाश अवलोकन के माध्यम से, बड़ी चलती रेंज 300 * 300 मिमी के साथ मोटराइज्ड प्लेटफॉर्म, पूरी तरह कार्यात्मक यूजर इंटरफेस के लिए, वास्तविक अर्थ में, मैक्रो-स्केल इमेजिंग से माइक्रो-स्केल तक विस्तृत माप।
विशेषताएं: मापने के सिद्धांत के रूप में ऑप्टिकल फ़ोकसिंग लें, और सटीक आयाम माप के लिए उच्च-सटीक ऑप्टिकल पहचान विधि अपनाएं।न केवल लक्ष्य छवि को संरेखित किया जा सकता है, बल्कि माप बिंदु की सतह की स्थिति और ऊंचाई, लंबाई, व्यास, परिधि आदि को भी देखा जा सकता है।मापा जा सकता है।उच्च आवर्धन, सटीक उत्पादों की माप के लिए उपयुक्त है, और इसका उपयोग उच्च-शक्ति माइक्रोस्कोप के रूप में भी किया जा सकता है।
3डी पूर्ण ऑटो स्कैनिंग मापन प्रणाली
नया M10127 रिसर्च-ग्रेड मैटलर्जिकल माइक्रोस्कोप XYZ मोटराइज्ड वर्किंग स्टेज मॉडल में अपग्रेड किया गया है, जो शक्तिशाली 2D/3D सॉफ्टवेयर के साथ संयुक्त है, जो कई चीजों को पहली बार एकीकृत करता है। दिखने से लेकर प्रदर्शन तक, यह अंतरराष्ट्रीय अग्रणी डिजाइन प्रवृत्ति का बारीकी से अनुसरण करता है। हम जारी रखेंगे ग्राहकों को पूर्ण 3डी औद्योगिक निरीक्षण समाधान प्रदान करने के लिए।

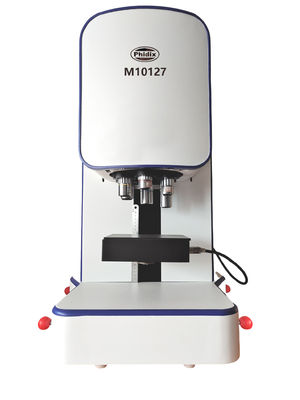

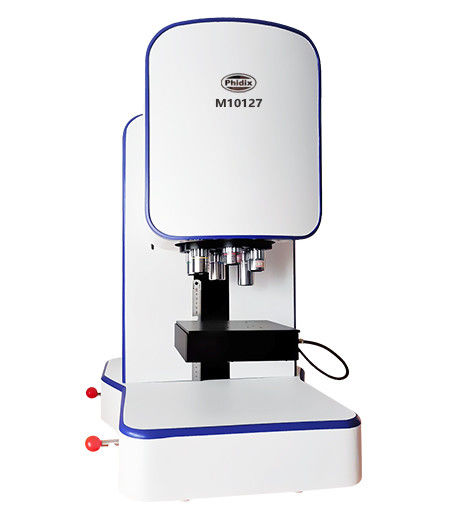

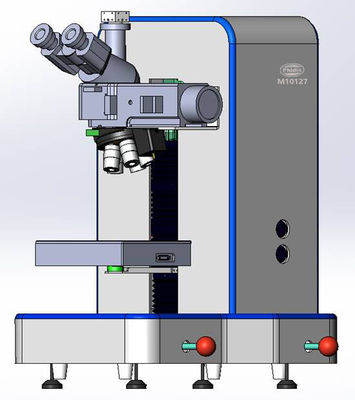

M10127 औद्योगिक स्वचालित 3D माइक्रोस्कोप
• कंप्यूटर और सॉफ्टवेयर के साथ मोटरयुक्त उद्योग मापन प्रणाली
•इंफिनिटी प्लान LWD मैटलर्जिकल 5x10x20x50x100x के साथ मोटरयुक्त नोजपीस 6 छेद
•X/Y/Z मोटराइज्ड वर्किंग स्टेज मूविंग रेंज 50x50/200mm रेजोल्यूशन 15um
• मार्को कैमरा रियल टाइम इलेक्ट्रिकल मैप अवलोकन और किसी भी दिलचस्प बिंदु के लिए गाइड करने के लिए
•3डी उन्नत संस्करण सॉफ्टवेयर में पूर्ण ऑटो 2डी और 3डी छवि सिलाई और मापने का कार्य शामिल है
| सामान | विनिर्देश | एम10127 |
मुख्य भाग | नोजपीस: 6 होल कोडिंग मोटराइज्ड नोजपीस | ● |
| उद्देश्य: इन्फिनिटी LWD मैटलर्जिकल सेमी-एपीओ 5x, 10x, 20x, 50x, 100x | ● | |
| एलईडी लाइफ टाइम: 40000 घंटे | ● | |
| व्यू मेथड: LED को रिफ्लेक्ट करें | ● | |
| देखें विधि: ध्रुवीकरण | ○ | |
| विधि देखें: डीआईसी | ○ | |
XYZ मोटराइज्ड स्टेज | पुनरावर्तनीयता: 15um | ● |
| पुनरावर्तनीयता: 3um | ○ | |
| चलती गति: 12 मिमी / सेकंड (अधिकतम) | ● | |
| मूविंग रेंज: 50x50x200mm | ● | |
| मंच का आकार: 150x170 मिमी | ● | |
| स्टेज लोड: 10 किग्रा | ● | |
| जेड मोटर चालित नियंत्रण | ऑटो फोकस स्पीड 0.3 सेकंड (सबसे तेज़), आम तौर पर 1-3 सेकंड | ● |
| जेड संकल्प: 0.1um | ● | |
| चलती गति: 20 मिमी / सेकंड (अधिकतम) | ● | |
| मूविंग रेंज: 20 मिमी | ● | |
| माइक्रो कैमरा | 9MPA डिजिटल कैमरा: 9.0M USB3.0 GS शटर डिजिटल कैमरा, 1 CMOS, C-माउंट, FPS 34@4096x2160, 60@2048x1080, G संवेदनशीलता डार्क सिग्नल 1146m 1/30 के साथ | ● |
| गोल स्टेज | 360° रोटेटेबल, 30° इनक्लाइन एंगल एडजस्टेबल | ○ |
| मार्को कैमरा | 70mm*90mm तक फील्ड देखें, रेसोल्यूशन 0.2mm | ○ |
| संगणक | Dell Xeon W-2265 12 Core 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, | ● |
Dell i5 64G 256G+1T, 2G ग्राफ़िक, 27"4K, पहले से इंस्टॉल किया गया सॉफ़्टवेयर. | ○ | |
| सॉफ़्टवेयर | 3D, 3D स्कैन जोड़ें, XYZ स्टेज+कंप्यूटर के लिए | ● |
| 2D, प्लेन स्कैन, XY या XYZ स्टेज + कंप्यूटर के लिए | ○ | |
| 2DF, XYZ स्टेज+कंप्यूटर के लिए ऐड अप/डाउन फ्यूजन स्कैन | ○ | |
| छवि प्रारूप | आउटपुट: जेपीईजी, टीआईएफएफ | ● |
मोटर | XYZ मोटराइज्ड वर्किंग स्टेज, 2-फेज स्टेपिंग मोटर, हाई प्रिसिजन मॉड्यूल, एल्युमिनियम एलॉय मटेरियल, सरफेस एनोडाइज्ड, एंटी-करोश़न और स्क्रैच-रेसिस्टेंट | ● |
नोट: ● का अर्थ है मानक, ○ का अर्थ वैकल्पिक है
पूर्ण ऑटो माइक्रोस्कोप स्कैनिंग सॉफ्टवेयर
2डी 2डीबी
X/Y मोटरयुक्त X/Y/Z मोटरचालित
2डी प्लेन स्कैन 2डी बेवल स्कैन
2डीएफ 3डी
एक्स/वाई/जेड मोटराइज्ड एक्स/वाई/जेड मोटराइज्ड
2डी फ्यूजन स्कैन 3डी स्कैन
