उत्पाद विवरण:
|
| नोजपीस: | 6 छेद कोडिंग मोटरयुक्त नोजपीस | जेड संकल्प: | 0.1um |
|---|---|---|---|
| आकार: | 1050X450X690 मिमी | वोल्टेज: | 110-220VAC, 60/50 हर्ट्ज |
| शक्ति: | 80w | कार्य अस्थायी।: | 10 डिग्री ~ 38 डिग्री सेल्सियस |
| काम करने की नमी: | 10% ~ 90% (कोई संक्षेपण नहीं) | चलती सीमा: | 100 मिमी |
| वज़न: | 86 किग्रा | repeatability: | 15um |
| एलईडी लाइफ टाइम: | 40000 घंटे | विधि देखें: | संचारित/प्रतिबिंबित एलईडी |

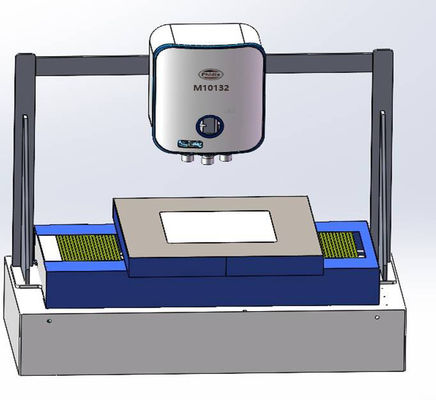

M10132 औद्योगिक स्वचालित 3डी माइक्रोस्कोप गैन्ट्री औद्योगिक डिजाइन
M10132 एक माइक्रोस्कोप सिस्टम है जो अवलोकन+माप+रिकॉर्डिंग को एकीकृत करता है।यह स्टीरियो माइक्रोस्कोप, मेटलर्जिकल माइक्रोस्कोप, 3डी मापने वाले माइक्रोस्कोप को एक में एकीकृत करता है, प्रमुख स्वचालित प्रकाश अवलोकन के माध्यम से, बड़ी चलती रेंज 300x300 मिमी के साथ मोटराइज्ड प्लेटफॉर्म, पूरी तरह कार्यात्मक उपयोगकर्ता इंटरफ़ेस के लिए, वास्तविक अर्थ में, मैक्रो-स्केल इमेजिंग से माइक्रो-स्केल विस्तृत माप तक .
विशेषताएं: मापने के सिद्धांत के रूप में ऑप्टिकल ध्यान केंद्रित करें, और सटीक आयाम माप के लिए उच्च-परिशुद्धता ऑप्टिकल पहचान विधि अपनाएं।न केवल लक्ष्य छवि को संरेखित किया जा सकता है, बल्कि माप बिंदु की सतह की स्थिति भी देखी जा सकती है, और ऊंचाई, लंबाई, व्यास, परिधि, आदि को मापा जा सकता है। उच्च आवर्धन, के लिए उपयुक्त
सटीक उत्पादों का मापन, और इसका उपयोग उच्च-शक्ति माइक्रोस्कोप के रूप में भी किया जा सकता है।
3डी पूर्ण ऑटो स्कैनिंग मापन प्रणाली
नया M10132 रिसर्च-ग्रेड मैटलर्जिकल माइक्रोस्कोप XYZ मोटराइज्ड वर्किंग स्टेज मॉडल में अपग्रेड किया गया है, जो शक्तिशाली 2D/3D सॉफ्टवेयर के साथ संयुक्त है, जो कई फर्स्ट को एकीकृत करता है। दिखने से लेकर प्रदर्शन तक, यह अंतरराष्ट्रीय अग्रणी डिजाइन प्रवृत्ति का बारीकी से अनुसरण करता है। हम जारी रखेंगे ग्राहकों को पूर्ण 3डी औद्योगिक निरीक्षण समाधान प्रदान करने के लिए।

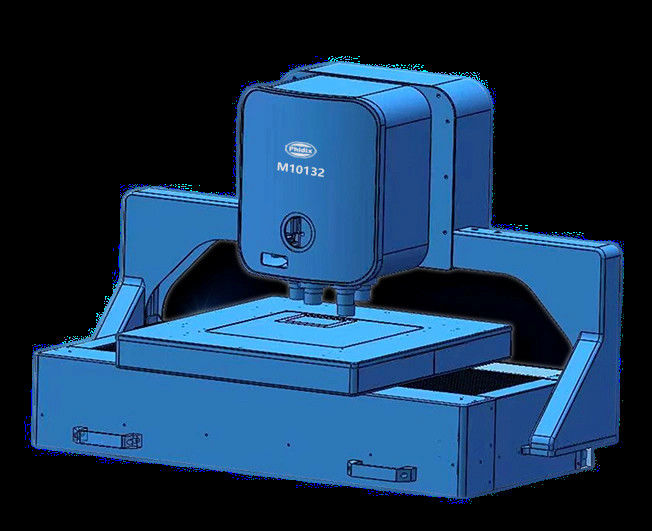

M10132 औद्योगिक स्वचालित 3D माइक्रोस्कोप
• कंप्यूटर और सॉफ्टवेयर के साथ गैन्ट्री टाइप मोटराइज्ड इंडस्ट्री माइक्रोस्कोप मापन प्रणाली
•इंफिनिटी प्लान LWD मैटलर्जिकल 5x10x20x50x100x के साथ मोटरयुक्त नोजपीस 6 छेद
•X/Y/Z मोटरयुक्त वर्किंग स्टेज मूविंग रेंज 300x300/20mmResolution15um
• मार्को कैमरा रियल टाइम इलेक्ट्रिकल मैप अवलोकन और किसी भी दिलचस्प बिंदु के लिए गाइड करने के लिए
•3डी उन्नत संस्करण सॉफ्टवेयर में पूर्ण ऑटो 2डी और 3डी छवि सिलाई और मापने का कार्य शामिल है
| सामान | विनिर्देश | एम10127 |
|
मुख्य भाग
|
नोजपीस: 6 होल कोडिंग मोटराइज्ड नोजपीस | ● |
| उद्देश्य: इन्फिनिटी LWD सेमी-एपीओ मैटलर्जिकल 2x,5x,10x,20x,50x,100x | ● | |
| एलईडी लाइफ टाइम: 40000 घंटे | ● | |
| व्यू मेथड: LED को ट्रांसमिट/रिफ्लेक्ट करें | ● | |
| देखें विधि: ध्रुवीकरण | ○ | |
| विधि देखें: डीआईसी | ○ | |
|
XYZ मोटराइज्ड स्टेज
|
पुनरावर्तनीयता: 15um | ● |
| पुनरावर्तनीयता: 3um | ○ | |
| चलती गति: 12 मिमी / सेकंड (अधिकतम) | ● | |
| मूविंग रेंज: 300x300 मिमी | ● | |
| मंच का आकार: 550X570X65 मिमी | ● | |
| स्टेज लोड: 10 किग्रा | ● | |
| जेड मोटर चालित नियंत्रण | ऑटो फोकस स्पीड 0.3 सेकंड (सबसे तेज़), आम तौर पर 1-3 सेकंड | ● |
| जेड संकल्प: 0.1um | ● | |
| चलती गति: 20 मिमी / सेकंड (अधिकतम) | ● | |
| मूविंग रेंज: 100 मिमी | ● | |
| माइक्रो कैमरा | डिजिटल कैमरा: 9.0M USB3.0 GS शटर डिजिटल कैमरा, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| गोल स्टेज | 360° रोटेटेबल, 30° इनक्लाइन एंगल एडजस्टेबल | ○ |
| मार्को कैमरा | 70mm*90mm तक फील्ड देखें, रेसोल्यूशन 0.2mm | ○ |
| संगणक |
Dell Xeon W-2265 12 Core 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, पूर्व-स्थापित सॉफ़्टवेयर।2DF, 3D संस्करण सॉफ़्टवेयर के लिए मानक कंप्यूटर |
● |
|
Dell i5 64G 256G+1T, 2G ग्राफ़िक, 27"4K, पहले से इंस्टॉल किया गया सॉफ़्टवेयर. 2डी, 2डीबी संस्करण सॉफ्टवेयर के लिए मानक कंप्यूटर |
○ | |
| सॉफ़्टवेयर | 3D, 3D स्कैन जोड़ें, XYZ स्टेज+कंप्यूटर के लिए | ● |
| 2D, प्लेन स्कैन, XY या XYZ स्टेज + कंप्यूटर के लिए | ○ | |
| 2DF, XYZ स्टेज+कंप्यूटर के लिए ऐड अप/डाउन फ्यूजन स्कैन | ○ | |
| छवि प्रारूप | आउटपुट: जेपीईजी, टीआईएफएफ | ● |
|
मोटर काम करने का चरण |
XYZ मोटराइज्ड वर्किंग स्टेज, 2-फेज स्टेपिंग मोटर, हाई प्रिसिजन मॉड्यूल, एल्युमिनियम एलॉय मटेरियल, सरफेस एनोडाइज्ड, एंटी-करोश़न और स्क्रैच-रेसिस्टेंट | ● |
नोट: ● का अर्थ है मानक, ○ का अर्थ वैकल्पिक है
पूर्ण ऑटो माइक्रोस्कोप स्कैनिंग सॉफ्टवेयर
2डी 2डीबी
X/Y मोटरयुक्त X/Y/Z मोटरचालित
2डी प्लेन स्कैन 2डी बेवल स्कैन
2डीएफ 3डी
एक्स/वाई/जेड मोटराइज्ड एक्स/वाई/जेड मोटराइज्ड
2डी फ्यूजन स्कैन 3डी स्कैन
